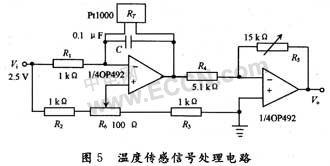

5实际温度传感信号处理电路 实际温度传感信号处理电路见图5，电路图中的电容C是降噪电容器，实际取值1μF，2.5 V电压基准由MAX6025提供。依据图中给定参数，在进行实际温度测试前，首先要对其进行调零和调满。用精密可调电阻代替Pt1000连接到电路中，改变阻值使其等于0℃时的等效电阻1 000.8 Ω，调可变电阻R5，使输出电压为0，再改变精密可调电阻值到70℃的1 265.8 Ω，调可变电阻R6，使输出为700 mV，完成调零和调满。该电路经过实验测试，达到很好的温度传感效果。 (责任编辑：传感器) |
