Epcos T5400目前全球最小封装的数字气压传感器
时间: 2014-03-20 10:58 浏览次数:
Epcos T5400是目前全球最小封装的数字气压传感器,尺寸仅为2.78mm×2.23mm×0.8mm。设计绝对压力测量范围为300mbar~1100mbar,新的气压传感器已经过标定和温度补偿,提供I2C和SPI协议的16位元数
T5400 Epcos目前全球最小封装的数字气压传感器

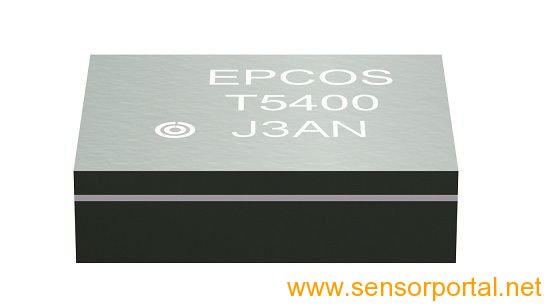

epcos气压传感器T5400

Epcos T5400是目前全球最小封装的数字气压传感器,尺寸仅为2.78mm×2.23mm×0.8mm。设计绝对压力测量范围为300mbar~1100mbar,新的气压传感器已经过标定和温度补偿,提供I2C和SPI协议的16位元数字输出。作为一个SMD数字输出压力传感器,T5400适合大批量产品所需的高度自动化生产。
EPCOS T5400数字气压传感器应用范围内部结构:

t5400内部结构图

EPCOS T5400数字气压传感器特点:

SMT技术

压力范围从300 hPa和1100 hPa

电源电压为1.7 V至3.6 V

低电流消耗

非常小的尺寸为2.78毫米2.23毫米

非常低的高度一般为0.67毫米

压力入口的底侧上

工作温度范围30°C + 85°C

高电源抑制

I2C和SPI接口

16位ADC

内部振荡器

RoHS兼容

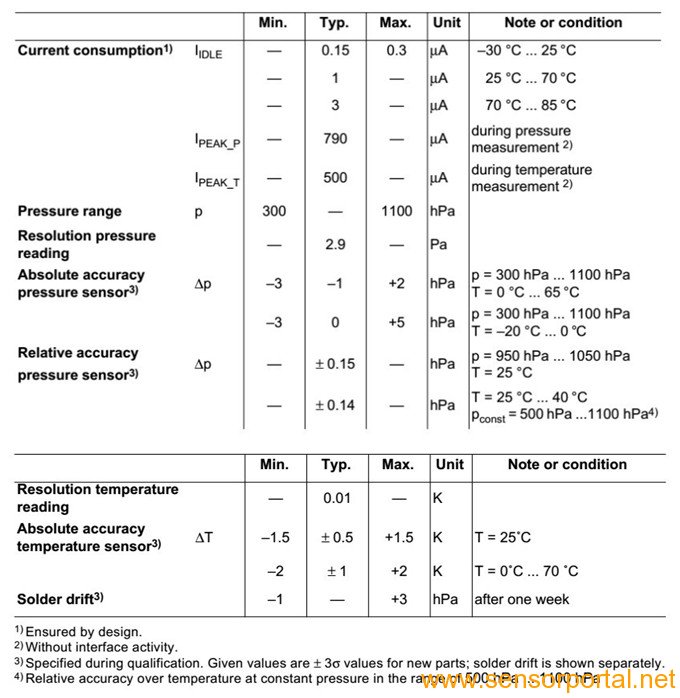

EPCOS T5400数字气压传感器性能参数:



epcos气压传感器t5400性能参数表




EPCOS T5400数字气压传感器应用范围

气压计/天气预报
高度计
■GPS接收机
■手机
■硬盘驱动器
■传感器节点
■磁变仪/垂直速度指示

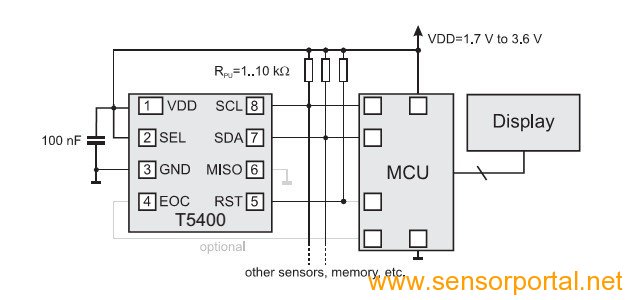

EPCOS T5400数字气压传感器推荐应用电路


t5400气压传感器示例电路



EPCOS T5400数字气压传感器规格
t5400外观尺寸
