1.引言

　　传感器是能感受规定的被测量并按照一定的规律转换成可用输出信号的器件或装置，作为信息系统的关键基础器件,近年来,已经受到国内外的广泛关注。倾斜传感器作为经典的传感器之一，也正在被新材料、新原理、多功能、新结构所取代，与数字技术、通信技术的结合越来越密切，朝着集成化、智能化和微型化方向发 展。

图一

2.倾斜传感器原理

　　为了测知被测物体与标准水平面的倾斜角度,常常用到一种电解质型传感器.图为一双轴传感器在轻微倾斜时单轴向示意图，传感器由密封圆筒构成,圆筒之间 充满整个容量一半左右的流体介质，电解质为呈粘滞性液体,圆筒中装有电极，并且浸泡在电解液中，各电极分别有管脚引出。当传感器倾斜时，液面因为重力保持 水平，两电极间传导率与电极浸入液体的长度成正比。例如图中所示的倾角下，电极a、b之间的传导率大于电极b、c之间的传导率。可见，在电特性上，传感器 类似于分压计，阻抗的变化和倾斜的角度成正比，传感器输出信号随倾斜角度变化的关系如图二所示,注意当倾角大于20°时输出信号变得非线性。可以证明，传 感器可以测量的倾角范围为电解液容量、电极间距和电极长度的函数。传感器在某种程度上类似于铅酸电池，电流能引起电解质的化学反应，最终结果使电解质失去 导电性，所以为了防止电解反应的发生，传感器的激励必须为频率足够高的交变电流。对于某些电解液，这个频率可以为25Hz,而有些电解液则需要达到 1000Hz到4000Hz。

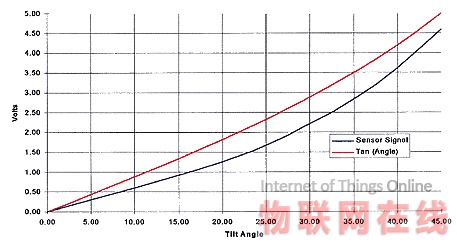

图二 传感器输出特性
