SCA830-D07单轴倾角传感器元件基于VTI的3D-MEMS电容技术。产品由一个高精度微电机加速度传感元件和一个灵活的SPI数字接口组成。传感器的双排引脚封装保证在SCA830-D07整个使用寿命期内安全可靠的工作。
SCA830-D07单轴倾角传感器是针对高稳定性、高可靠性和高质量要求的汽车应用而进行设计、生产和测试的。该单轴倾角传感器在极大的温度、湿度和机械噪音范围内具有稳定的输出。SCA830-D07单轴倾角传感器符合AEC-Q100标准,并且具备多种先进的自我检测的功能。同时,符合RoHS和ELV标准的DFL封装也使其非常适合用于采用SMD方式进行安装。
SCA830-D07是VTI数字加速度传感器系列中的一员,能够与VTI其他单轴加速度传感器(SCA800系列)和多轴加速度传感器(SCA2100系列和SCA3100系列)兼容。
参数名称 | 条件描述 | 最小 | 典型 | 最大 | 单位 |
模拟或数字Vdd | 3 | 3.6 | V | ||
工作电流 | 工作状态 | 5 | 6.3 | mA | |
待机状态 | 0.1 | mA | |||
测量量程 | 测量轴为Y轴 | -1 | 1 | g | |
-90 | 90 | ° | |||
工作温度 | -40 | 125 | ℃ | ||
零点总误差 | 温度范围-40…+125℃ | -70 | 70 | mg | |
零点校正误差 | @25℃ | ±20 | mg | ||
±1.1 | ℃ | ||||
零点稳定性(1) | 温度范围-40…+125℃ | -25 | 25 | mg | |
-1.5 | 1.5 | ℃ | |||
零点温漂 | 温度范围-40…+125℃ | 30 | mg | ||
灵敏度 | 16位数字输出 | 32000 | Count/g | ||
±3°以内 | 0.00179 | °/Count | |||
灵敏度误差 | 温度范围-40…+125℃ | -4 | 4 | %FS | |
灵敏度校正误差 | @25℃±5℃ | ±1.4 | %FS | ||
灵敏度温漂 | 温度范围-40…+125℃ | ±0.9 | %FS | ||
线性误差 | -1g…1g量程 | -20 | 20 | mg | |
交叉灵敏度 | ±2 | ±3.5 | % | ||
零点输出 | 二进制 | 0 | Counts | ||
频响 | -3dB | 6.25 | Hz | ||
噪声 | 0.15 | mg RMS | |||
上电时间 | 0.3 | S | |||
输出频率 | 125 | Hz | |||
输出负载 | 50 | pF | |||
SPI时钟频率 | 8 | MHz | |||
ESD保护 | 人体 | 2 | KV | ||
电荷设备 | 1 | KV | |||
湿度灵敏等级 | IPC/JEDEC J-STD-020C,Level 3 | ||||
抗冲击能力 | 20000 | g |
VTI SCA830-D07单轴数字倾角传感器的目标是高稳定性要求的应用,典型的应用包括:
图中长度单位:mm

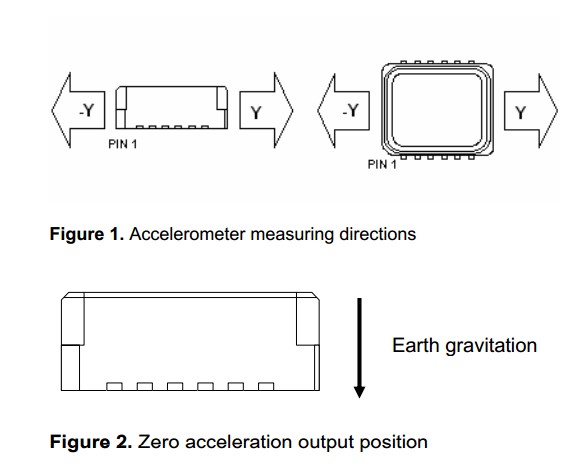

测量轴的方向
