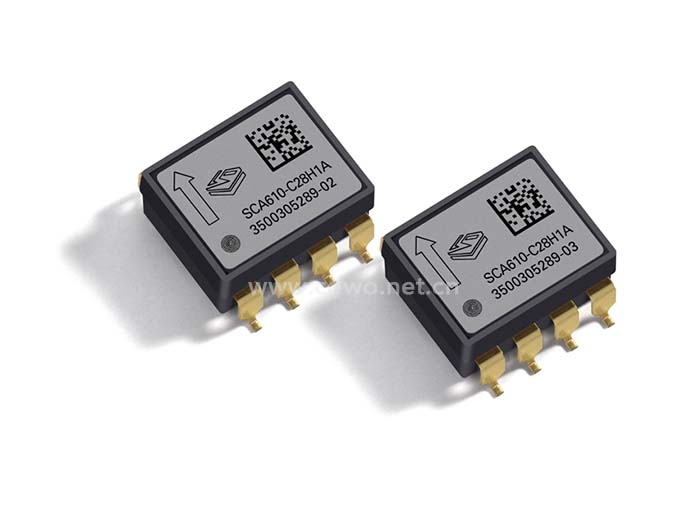

MuraTa村田 SCA61T-FA1H1G高精度单轴倾角传感器
产品简介
SCA61T-FA1H1G高精度单轴倾角传感器是MuraTa村田SCA61T系列中一款90°测量范围的高精度单轴倾角传感器芯片，产品基于3D-MEMS芯片制造技术，它提供了水平测量仪表级别的性能。
订购热线：137-2421-1742
产品介绍
SCA61T-FA1H1G是SCA61T系列中一款90°测量范围的高精度单轴倾角传感器芯片，产品基于3D-MEMS芯片制造技术，它提供了水平测量仪表级别的性能。低温度依赖性、高分辨率、低噪声和健全的传感元件设计等特性让SCA61T系列单轴倾角传感器芯片成为水平测量仪器的不二选择。同时，VTI的倾角传感器具有更好的抗振动性能，这是因为在传感元件内部增加了阻尼元件，同时也使得其能承受高达20000g的机械冲击力。
SCA61T-FA1H1G高精度单轴倾角传感器应用
- 平台水平、稳定性测量控制
- 水平测量仪器
- 加速度与运动测量
SCA61T-FA1H1G高精度单轴倾角传感器性能参数表
| 参数名称 | 条件 | SCA61T-FA1H1G | 单位 |
| 测量范围 | ±90 | ° | |
| ±1 | g | ||
| 频率响应 | -3dB | 8 - 28 | Hz |
| 零点输出 | 比例输出 | Vdd/2 | V |
| 零点校准误差 | ±0.23 | ° | |
| 零度数字输出 | 1024 | LSB | |
| 灵敏度 | 2 | V/g | |
| 0…1°之间 | 35 | mV/° | |
| 灵敏度校准误差 | ±0.5 | % | |
| 数字输出灵敏度 | 819 | LSB/g | |
| 零点温度漂移 | -25…85℃（典型值） | ±0.008 | °/℃ |
| -40…125℃（最大值） | ±0.86 | ° | |
| 灵敏度温度特性 | -25…85℃（典型值） | ±0.014 | %/℃ |
| -40…125℃（最大值） | -2.5…+1 | % | |
| 非线性 | 测量范围内 | ±0.57 | ° |
| 数字输出分辨率 | 11 | Bits | |
| 0…1°之间 | 0.07 | °/LSB | |
| 模拟输出分辨率 | 带宽10Hz | 0.0025 | ° |
| 比例误差 | Vdd=4.75…5.25V | ±1 | % |
| 长期稳定性 | 小于0.014 | ° |
SCA61T-FA1H1G高精度单轴倾角传感器外观图

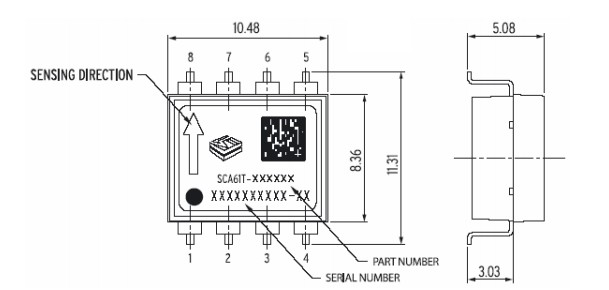

下图为高精度单轴倾角传感器芯片SCA61T-FA1H1G外观图，图中长度单位为：mm
引脚材料：铜 电镀材料：镍合金
符合RoHS标准，无铅元件 平面尺寸误差：最大0.1mm
重量：＜1g
引脚材料：铜 电镀材料：镍合金
符合RoHS标准，无铅元件 平面尺寸误差：最大0.1mm
重量：＜1g
SCA61T-FA1H1G高精度单轴倾角传感器测量安装图及角度计算

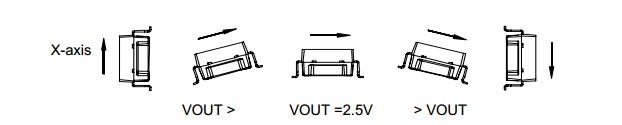

如图为SCA61T-FA1H1G测量安装图，当沿逆时针方向测量时，电压输出变大。
通过下面的公式可以将输出电压值转化为角度值：
说明：Offset值是设备在0°时的电压输出值，Sensitivity是设备的灵敏度。SCA61T-FA1H1G的Offset值为2.5V；灵敏度为2V/g。
SCA61T-FA1H1G高精度单轴倾角传感器特点
- 0.0025°分辨率(10Hz BW，模拟输出)
- 传感元件控制过阻尼频率响应（- 3dB 18Hz）
- 稳健设计，耐高强度冲击性(20000g)
- 出色温漂和时漂稳定性
- +5V单电源供电
- 成比例模拟电压输出
- SPI数字形式倾角、温度输出
- 综合故障检测功能
- 真正的自我偏转测试
- 通过静电场力检测测量元件
- 连续的元件连接故障检查
- 内存奇偶校验
- 符合RoHS标准
- 无铅回流焊接工艺
