MuraTa村田 SCA103T-D04高精度单轴倾角传感器
产品简介
SCA103T-D04高精度单轴倾角传感器是MuraTa村田SCA103T系列中一款测量角度为15°的单轴轴倾角传感器芯片，产品基于3D-MEMS技术并采用了差动测量原理。
订购热线：137-2421-1742
产品介绍
SCA103T-D04是村田SCA103T系列中一款测量角度为15°的单轴轴倾角传感器芯片，产品基于3D-MEMS技术并采用了差动测量原理。与SCA100T不同的是虽然SCA103T系列倾角传感器同样采用了两颗敏感元件，但却是安装在同一轴向上，是单轴测量倾角传感器芯片。而相对单轴倾角传感器SCA61T系列，其精度更高。高校准精度、低温度漂移性、高分辨率加上低噪声和健全的设计使得SCA103T成为高精度水平测量仪器的理想产品。与此同时，村田的倾角传感器具有较好的抗振性和耐冲击性。
SCA103T-D04高精度单轴倾角传感器应用
- 平台水平稳定测量
- 水平测量仪器
- 旋转激光仪
- 建筑工程
SCA103T-D04高精度单轴倾角传感器性能参数表
| 参数名称 | 条件 | SCA103T-D04 | 单位 |
| 测量范围 | ±15 | ° | |
| ±0.26 | g | ||
| 频率响应 | -3dB | 8 - 28 | Hz |
| 零点输出 | 比例输出 | Vdd/2 | V |
| 零点校准误差 | ±0.057 | ° | |
| 零度数字输出 | 1024 | LSB | |
| 灵敏度 | 16 | V/g | |
| 0…1°之间 | 280 | mV/° | |
| 灵敏度校准误差 | ±0.5 | % | |
| 数字输出灵敏度 | 6554 | LSB/g | |
| 零点温度漂移 | -25…85℃（典型值） | ±0.002 | °/℃ |
| -40…125℃（最大值） | ±0.29 | ° | |
| 灵敏度温度特性 | -25…85℃（典型值） | ±0.013 | %/℃ |
| -40…125℃（最大值） | -2.5…+1 | % | |
| 非线性 | 测量范围内 | ±0.057 | ° |
| 数字输出分辨率 | 12 | Bits | |
| 0…1°之间 | 0.009 | °/LSB | |
| 模拟输出分辨率 | 带宽10Hz | 0.0013 | ° |
| 比例误差 | Vdd=4.75…5.25V | ±1 | % |

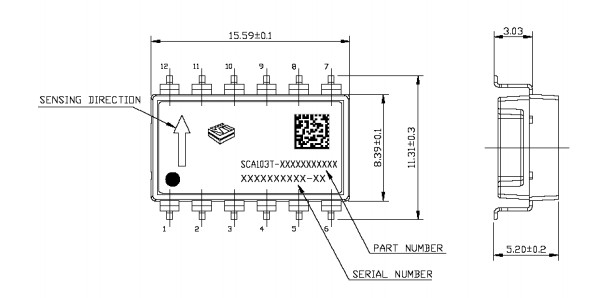

SCA103T-D04高精度单轴倾角传感器外观尺寸图
下图为高精度单轴倾角传感器芯片SCA103T-D04外观图，图中长度单位为：mm
引脚材料：铜 电镀材料：镍合金
符合RoHS标准，无铅元件 平面尺寸误差：最大0.1mm
重量：＜1.2g

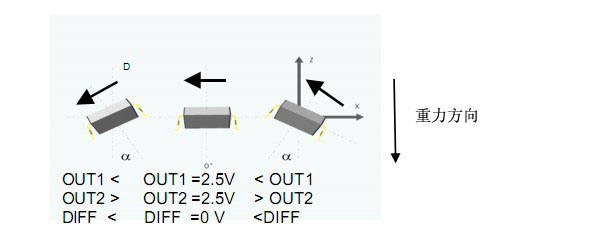

SCA103T-D04高精度单轴倾角传感器测量安装图及角度计算
如图为SCA100T-D04测量安装图，当沿逆时针方向测量时，电压输出变大。
通过下面的公式可以将输出电压值转化为角度值：
说明：Offset值是传感器在0°时的电压输出值，Sensitivity是传感器的灵敏度。SCA100T-D04的灵敏度为16V/g。
SCA103T-D04高精度单轴倾角传感器特点
- 0.001°的分辨率(10Hz，模拟输出)
- 敏感元件通过阻尼进行控制
- 稳健设计，耐冲击(20000g)
- 优异的稳定性，受温度和使用时间影响小
- 采用差动测量原理，减小测量误差
- +5V单电源供电
- 线性模拟电压输出
- SPI倾角和温度输出
- 综合性错故障检测功能
- 符合RoHS标准
- 无铅回流焊接
