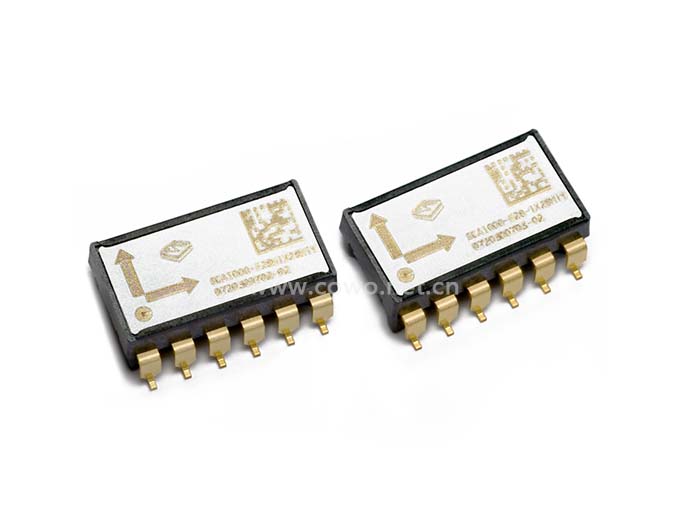

MuraTa村田 SCA100T-D01高精度双轴倾角传感器
产品简介
SCA100T-D01高精度双轴倾角传感器是MuraTa村田SCA100T系列中一款测量角度为30°的双轴倾角传感器芯片,产品基于3D-MEMS技术,能够提供仪表/仪器级别的水平测量性能。
订购热线:137-2421-1742
产品介绍

SCA100T-D01是SCA100T系列中一款测量角度为30°的双轴倾角传感器芯片,产品基于3D-MEMS技术,能够提供仪表/仪器级别的水平测量性能。内部两感应元件的测量轴平行于安装平面且相互正交,低温度漂移性、高分辨率、低噪音以及稳健的设计使得SCA100T成为水平仪器的理想选择。村田的倾角传感器能更好地对抗振动影响,且能经受高达20000g的震动冲击。

SCA100T-D01高精度双轴倾角传感器应用

  1. 平台水平与稳定性应用
  2. 水平测量仪器
  3. 360°垂直测量
  4. 建筑工程

SCA100T-D01高精度双轴倾角传感器性能参数表

参数名称 条件 SCA100T-D01 单位
测量范围   ±30 °
    ±0.5 g
频率响应  -3dB  8 - 28 Hz
零点输出 比例输出 Vdd/2 V
零点校准误差   ±0.11 °
零度数字输出   1024 LSB
灵敏度   4 V/g
  0…1°之间 70 mV/°
灵敏度校准误差   ±0.5 %
数字输出灵敏度   1638 LSB/g
零点温度漂移  -25…85℃(典型值) ±0.008 °/℃
   -40…125℃(最大值) ±0.86 °
灵敏度温度特性  -25…85℃(典型值) ±0.014 %/℃
   -40…125℃(最大值)  -2.5…+1 %
非线性 测量范围内 ±0.11 °
数字输出分辨率   11 Bits
  0…1°之间 0.035 °/LSB
模拟输出分辨率 带宽10Hz 0.0035 °
比例误差 Vdd=4.75…5.25V ±2 %
长期稳定性   小于0.014 °

SCA100T-D01高精度双轴倾角传感器外观图

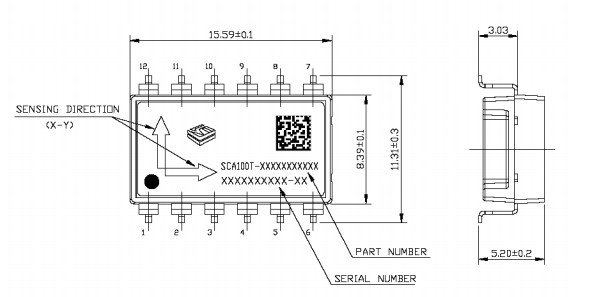

下图为高精度单轴倾角传感器芯片SCA100T-D01外观图,图中长度单位为:mm
引脚材料:铜                     电镀材料:镍合金
符合RoHS标准,无铅元件               平面尺寸误差:最大0.1mm
重量:<1.2g

SCA100T-D01外观尺寸图

SCA100T-D01高精度双轴倾角传感器测量安装图及角度计算

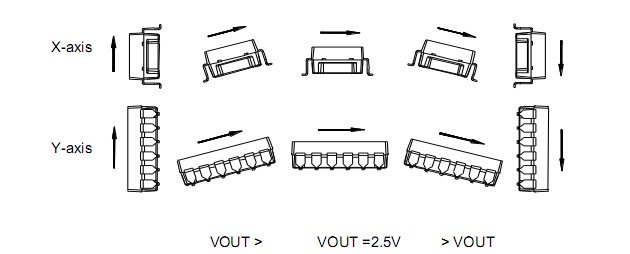

如图为SCA100T-D01测量安装图,管脚一侧为X轴测量方向,另一侧为Y轴测量方向。
通过下面的公式可以将输出电压值转化为角度值:
说明:Offset值是设备在0°时的电压输出值,Sensitivity是设备的灵敏度。SCA100T-D01的Offset值为2.5V;灵敏度为4 V/g。因此,可通过此公式分别计算得到X轴和Y轴方向的倾斜角度。

SCA100T-D01高精度双轴倾角传感器特点

  • 双轴倾斜测量
  • 0.0035°分辨率(带宽10Hz,模拟输出)
  • 高抗震性(20000g)
  • 高稳定性,受温度和使用时间影响小
  • +5V单电源供电
  • 线性模拟输出
  • SPI倾角和温度输出
  • 综合自我错误诊断
  • 符合RoHS标准
  • 无铅回流焊接
