美国PNI公司的TCM3是TCM2.6的升级版本,它提供更高的精度,更宽的倾角测量范围(+/-80度),并且使用新的通信协议——二进制通信协议。除了硬磁补偿,TCM3软件还包括了软磁补偿算法,这种软磁补偿算法是PNI公司独有的,可以补偿绝大多数磁场异常情况,所以PNI的TCM3罗盘在任何环境中都可以给您提供高精度的罗盘航向数据。改进的倾角补偿软件也使TCM3比TCM2.6等旧模块更容易安装到您的系统,并且毫不影响罗盘的精度和性能。

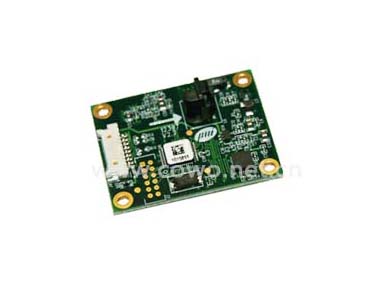

PNI公司的TCM3罗盘模块是由PNI专利技术的三轴磁感传感器和三轴MEMS加速度传感器组成,它提供无与伦比的成本效益和性能。磁感应传感器在全部场测量范围内都能100%地改变感应系数。这种可变感应系数的特性是将由ASIC使用于计算,结合温度、噪声过滤电路、稳定的晶振和用于消除漂移的计算电路共同计算出磁场强度。
参数名称 | 条件 | TCM5电子罗盘 | 单位 |
---|---|---|---|
航向精度 | 倾斜小于70度时 | 0.5 | 度RMS |
倾斜小于70度时 | 0.8 | ||
航向分辨率 | 0.1 | 度 | |
航向重复性 | 0.05 | 度RMS | |
最大倾斜角度 | 85 | 度 | |
校正磁场测量量程 | +/-80 | uT | |
磁强分辨率 | +/-0.05 | uT | |
磁强重复性 | +/-0.1 | uT | |
俯仰角精度 | 0.2 | 度 | |
横滚角精度 | 模滚角小于65度时 | 0.2 | 度RMS |
模滚角小于80度时 | 0.5 | ||
模滚角小于86度时 | 1.0 | ||
倾角量程 | +/-80 | 度 | |
倾角分辨率 | <0.01 | 度 | |
倾角重复性 | 0.05 | 度 | |
硬磁校正 | 有 | ||
软磁校正 | 有 | ||
限制倾角用户校正 | 有 | ||
尺寸 | 3.5x4.3x1.3 | Cm | |
重量 | 12 | 克 | |
安装选型 | 水平 | ||
RS232接口 | 9 | 引脚 | |
开机时间 | <50 | ms | |
唤醒时间 | <1 | ms | |
最大采样率 | 20 | Hz | |
RS232通信速率 | 300…115200 | Baud | |
输出格式 | 二进制协议 | ||
工作电压 | 3.6…5 | V | |
工作电流 | 连续输出最大值 | 22 | mA |
连续输出典型值 | <20 | mA | |
待机模式 | 14…18 | mA | |
休眠模式 | 0.6 | mA | |
工作温度 | -40…85 | 摄氏度 | |
储存温度 | -40…85 | 摄氏度 |

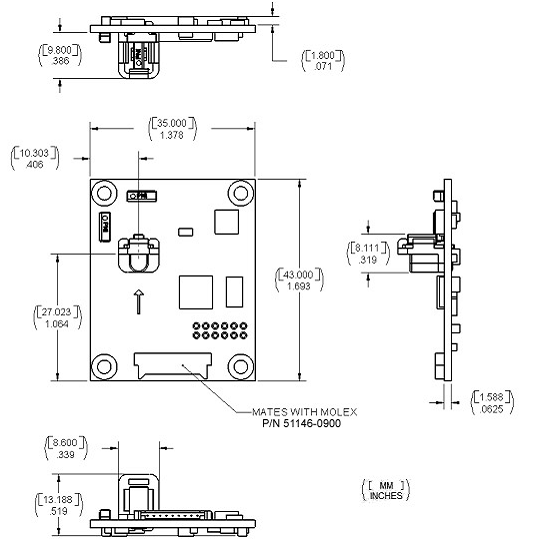

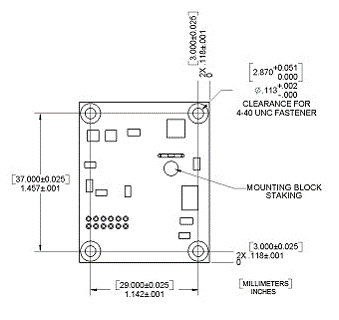

TCM3的工厂标定都是相对于定位孔的,示意图如下,所以在把TCM3安装到您的系统或应用中,需以定位孔为基准而非电路板的边缘。
目前我们并不推荐客户新项目使用PNI的TCM5模块,而推荐PNI最新模块产品TCM XB,以下是PNI过时产品的性能比较表,请参考:
参数名称 | TCM2.5电子罗盘 | TCM2.6电子罗盘 | TCM3电子罗盘 | TCM5电子罗盘 |
---|---|---|---|---|
航向精度@RMS | 0.8度 | 0.8度 | 0.5度 | 0.3度 |
倾角量程 | +/-50度 | +/-50度 | +/-80度 | 俯仰:+/-90度 横滚:+/-180度 |
磁失真校正 | 硬磁校正 | 硬磁校正 | 软硬磁校正 | 软件硬磁校正 |
TCM2兼容性 | 协议、引脚兼容 | 协议兼容 | 不兼容 | 不兼容 |
最大采样率 | 8Hz | 8Hz | 20Hz | 20Hz |
工作电流(最大采样率) | 22 | 22 | 22 | 22 |
接口协议 | RS232 ASCII | RS232 ASCII | RS232二进制 | RS232二进制 |
尺寸 | 6.4x5.1x1.4 | 3.5x4.3x1.3 | 3.5x4.3x1.3 | 3.5x4.3x1.3 |
重量 | 20g | 12g | 12g | 5.5g |
