PNI公司的TCM2.6除了尺寸外，拥有TCM2.5的所有功能，更适合现在日益变小的应用。TCM2.6为了能与TCM2.5兼容，让您更方便的组装到现有产品或者系统中去，TCM2.6仍然采用RS-232二进制协议。另外TCM2.6还把温度范围扩展到-40…85摄氏度范围。

PNI公司的TCM2.6罗盘模块是由PNI专利技术的三轴磁感传感器和两轴倾角度传感器组成。TCM2.6的优点良多，包括：与旧模块兼容的通信协议、低功耗、抑制大信号噪声和宽范围测量程等。TCM2.6提供无与伦比的成本效益和性能。磁感应传感器在测量范围内都能100%地改变感应系数。这种可变感应系数的特性是将由ASIC使用于计算，结合温度、噪声过滤电路、稳定的晶振和用于消除漂移的计算电路等因素共同计算出磁场强度。

美国PNI TCM2.6三轴倾角补偿电子罗盘优势特点

• 越级精准的电子罗盘航向信息：精度0.8度
• 高分辨率的罗盘航向信息：0.1度
• 高重复性：0.1度
• 宽范围的倾角测量：+/-50度
• 多种测量模式：罗盘航向；磁场测量；2轴倾角测量
• 校准过的磁场测量量程宽：+/-80uT(+/-0.8Gauss)
• 高分辨率磁场测量：0.05uT(0.0005Gauss)
• 低功耗：典型电流小于20mA
• 小尺寸：3.5x4.3x1.3cm
• 先进的用户校正模式：硬磁补偿
• 灵活的安装选项：水平安装
• 与TCM2兼容的二进制通信协议：RS-232

美国PNI TCM2.6三轴倾角补偿电子罗盘应用范围

• 高性能的遥控潜水器导航(ROV)
• GPS导航系统
• 侧扫声纳
• 车辆传感与追踪
• 远程卫星天线方向指示器
• 声纳目标系统
• 勘测设备
• 机器人系统
• 气象站
• 车辆检测

美国PNI TCM2.6三轴倾角补偿电子罗盘性能参数

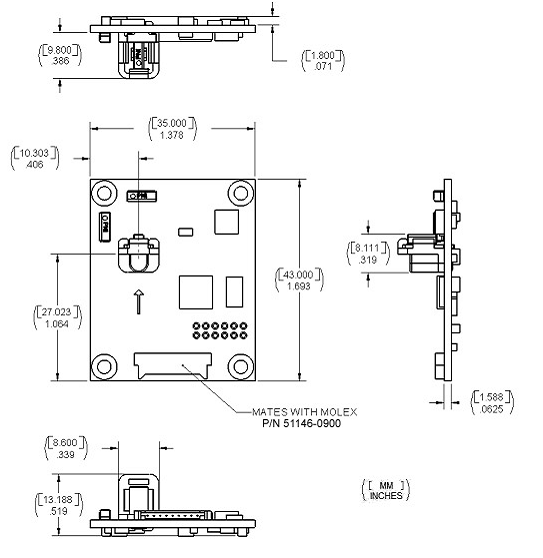

美国PNI TCM2.6三轴倾角补偿电子罗盘外观说明

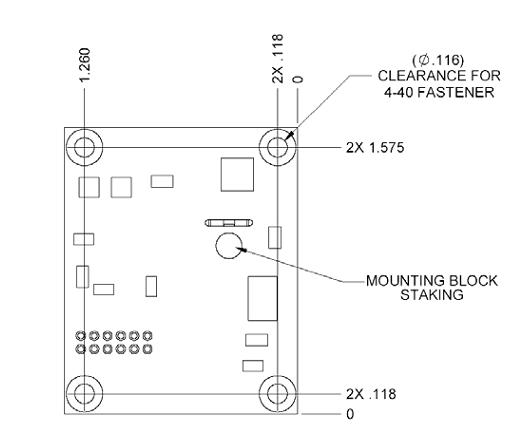

美国PNI TCM2.6三轴倾角补偿电子罗盘安装说明

TCM2.6的工厂标定都是相对于定位孔的，示意图如下，所以在把TCM2.6安装到您的系统或应用中，需以定位孔为基准而非电路板的边缘。

美国PNI TCM2.6三轴倾角补偿电子罗盘产品比较

目前我们并不推荐客户新项目使用PNI的TCM2.6模块，而推荐PNI最新模块产品TCM XB，以下是PNI过时产品的性能比较表，请参考：
