美国PNI TCM2.5三轴倾角补偿电子罗盘
产品简介
TCM2.5三轴倾角补偿电子罗盘是美国PNI公司的TCM2系列产品的替代品。TCM2.5提供更好的罗盘航向精度和性能。
订购热线:137-2421-1742
产品介绍

TCM2.5是PNI公司的TCM2系列产品的替代品。TCM2.5提供更好的罗盘航向精度和性能。它和TCM2一样的尺寸,并且采用了同样的10引脚RS-232连接器和与TCM2相兼容的ASCII协议。 PNI公司的TCM2.5罗盘模块是由PNI专利技术的三轴磁感传感器和两轴倾角度传感器组成。TCM2.5的优点良多,包括:与旧模块兼容的通信协议、低功耗、抑制大信号噪声和宽范围测量程等。TCM2.5提供无与伦比的成本效益和性能。磁感应传感器在测量范围内都能100%地改变感应系数。这种可变感应系数的特性是将由ASIC使用于计算,结合温度、噪声过滤电路、稳定的晶振和用于消除漂移的计算电路等因素共同计算出磁场强度。

美国PNI TCM2.5三轴倾角补偿电子罗盘优势特点

  • 越级精准的电子罗盘航向信息:精度0.8度
  • 高分辨率的罗盘航向信息:0.1度
  • 高重复性:0.1度
  • 宽范围的倾角测量:+/-50度
  • 多种测量模式:罗盘航向;磁场测量;2轴倾角测量
  • 校准过的磁场测量量程宽:+/-80uT(+/-0.8Gauss)
  • 高分辨率磁场测量:0.05uT(0.0005Gauss)
  • 低功耗:典型电流小于20mA
  • 先进的用户校正模式:硬磁补偿
  • 与TCM2兼容的二进制通信协议:RS-232

美国PNI TCM2.5三轴倾角补偿电子罗盘应用范围

  • 高性能的遥控潜水器导航(ROV)
  • 侧扫声纳
  • 远程卫星天线方向指示器
  • 声纳目标系统
  • 勘测设备
  • 机器人系统
  • 气象站
  • 车辆检测
  • 浮标应用

美国PNI TCM2.5三轴倾角补偿电子罗盘性能参数

参数名称 条件 TCM2.5电子罗盘 单位
航向精度 全倾角范围内 0.8
航向分辨率   0.1
航向重复性   0.1 度RMS
最大倾斜角度   85
校正磁场测量量程   +/-80 uT
磁强分辨率   +/-0.05 uT
磁强重复性   +/-0.1 uT
俯仰角精度   0.2 度RMS
横滚角精度   0.2 度RMS
倾角量程   +/-50
倾角分辨率   <0.1
倾角重复性   0.1 度RMS
硬磁校正
软磁校正
尺寸   6.4x5.1x1.4 cm
重量   20
安装选型   螺丝或支架水平安装
RS232接口   10 引脚
开机时间   <50 ms
唤醒时间   <1 ms
最大采样率   8 Hz
RS232通信速率   300…115200 Baud
输出格式   TCM2 ASCII协议
工作电压 经调节过 5 VDC
未经调节过 6…18 VDC
工作电流 连续输出最大值 22 mA
连续输出典型值 <20 mA
待机模式 18 mA
休眠模式 0.6 mA
工作温度   -20…70 摄氏度
储存温度   -40…85 摄氏度

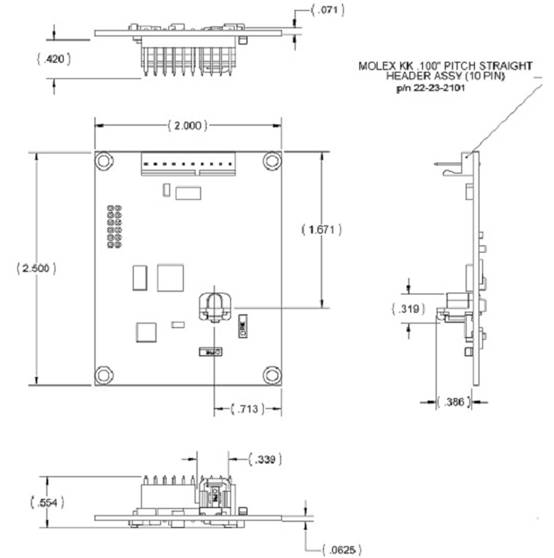

美国PNI TCM2.5三轴倾角补偿电子罗盘外观说明

PNI三轴倾角补偿电子罗盘TCM2.5

美国PNI TCM2.5三轴倾角补偿电子罗盘安装说明

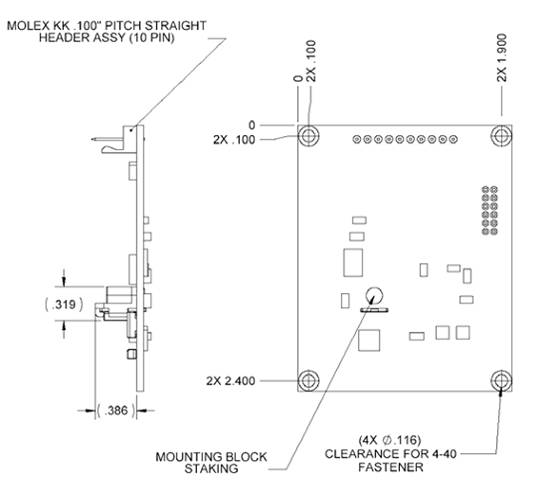

TCM2.6的工厂标定都是相对于定位孔的,示意图如下,所以在把TCM2.6安装到您的系统或应用中,需以定位孔为基准而非电路板的边缘。 PNI三轴倾角补偿电子罗盘TCM2.5
