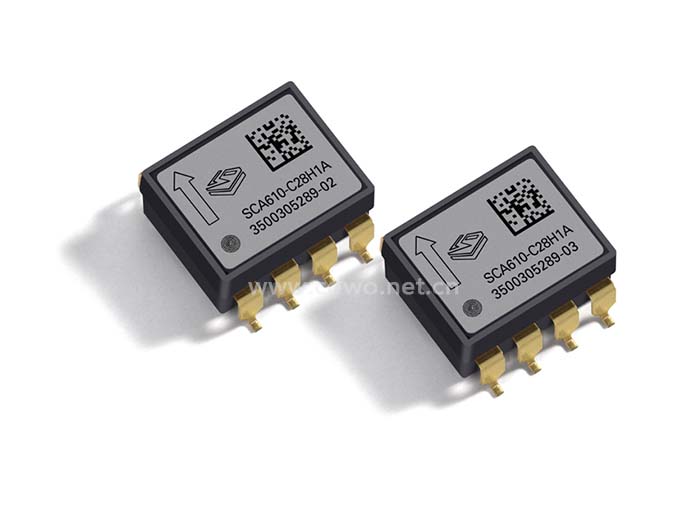

MuraTa村田 SCA610-CAHH1G单轴模拟输出倾角传感器
产品简介
SCA610-CAHH1G以基于VTI公司的电容式3D-MEMS技术的单轴倾角传感器。在全温区都能表现出它卓越的可靠性，超凡的稳定性及史无前例的高精度。
订购热线：137-2421-1742
产品介绍
SCA610-CAHH1G以基于VTI公司的电容式3D-MEMS技术的单轴倾角传感器。在全温区都能表现出它卓越的可靠性，超凡的稳定性及史无前例的高精度。
SCA6x0系列加速度传感器根据汽车行业的可靠性、稳定性要求所设计、生产和测试的。SCA6x0系列加速度传感器具有显著的负载能力和非常好的冲击耐久性，而不需要附加的其他器件。
SCA610-CAHH1G是VTI模拟加速度传感器(倾角传感器)产品中的一员，他和SCA610和SCA620系列加速度传感器无全兼容。
SCA610-CAHH1G单轴模拟输出倾角传感器应用范围
SCA6x0系列加速度传感器的目标市场是汽车行业应用，典型应用包括：
SCA610-CAHH1G单轴模拟输出倾角传感器优势特点
- 单电源供电+5V
- 在4.75…5.25V供电范围内环比电压输出
- 测量量程±0.5g（±30度）
- 八引脚塑料表贴封装，可用于贴片机生产
- 增强的失效检测功能
- 数字激活式电气自我检测功能
- 校正存储器的奇偶校验核实功能
- 连续连接失效检测功能
- 双向加速度值测量功能
- 传感元件的频率响应可控
- 兼容RoHS标准，支持无铅焊接
- 使用经过验证过的VTI 3D-MEMS技术
SCA610-CAHH1G单轴模拟输出倾角传感器性能参数
| 参数名称 | 条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|
| 工作电压 | 4.75 | 5.25 | V | ||
| 工作电流 | Vdd=5V;无负载 | 2 | 4 | mA | |
| 测量量程 | 水平测量 | -0.5 | +0.5 | g | |
| 工作温度 | -40 | 125 | ℃ | ||
| 零点输出 | 0g位置输出 | VDD/2 | V | ||
| 灵敏度 | VDD=5 | 4 | V/g | ||
| 零点误差 | -40…125℃ | -50 | +50 | mg | |
| 灵敏度误差 | -25…85℃ | -4 | +4 | % | |
| -40…125℃ | -2.5 | +2.5 | % | ||
| 线性度 | ±10 | mg | |||
| 交叉灵敏度 | 4 | % | |||
| 频响 | -3dB | 8 | 28 | Hz | |
| 输出噪声 | 噪声密度 | 30 | ug/√Hz | ||
| DC…4kHz | 5 | mV RMS | |||
| 环比误差 | VDD=4.75…5.25V | 2 | % | ||
| 电阻负载 | 20 | Ohm | |||
| 电容负载 | 20 | nF |
输入与输出
VTI单轴加速度传感器SCA610-C23H1A是模拟电压输出，详细接线图如下图所示：

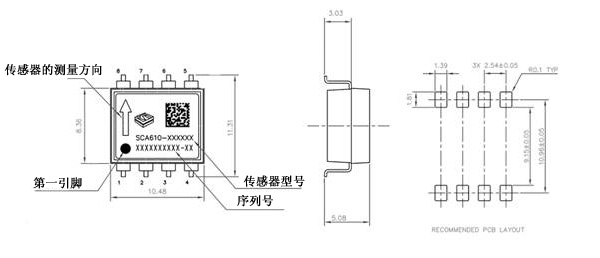

外观说明
