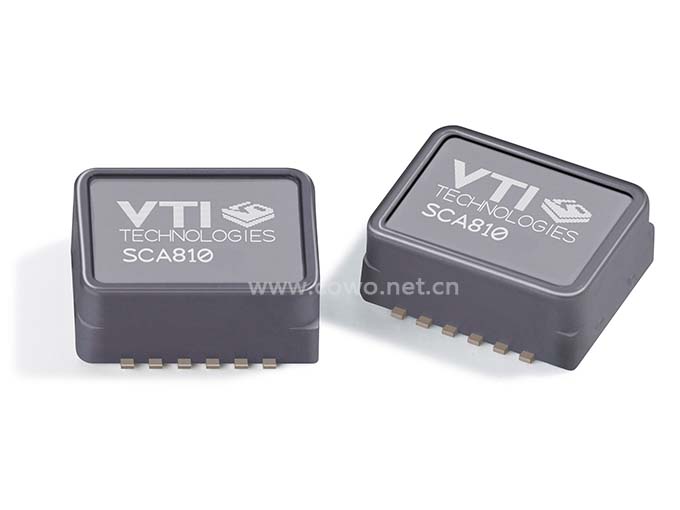

TI SCA2110-D03是基于VTI的3D-MEMS电容传感器技术的双轴数字加速度传感器。SCA2110-D03由两个高精度微机电加速度传感元件和一个灵活的SPI数字接口组成。传感器的双排引脚封装保证在SCA2110-D03整个生命周期安全可靠的工作。

VTI SCA2110-D03双轴加速度传感器在整个设计、生产和测试阶段都是以高稳定性、高可靠性、高质量来要求的，它的目标市场是汽车应用。这个双轴加速度传感器在工作范围内具有极其稳定的输出（包括全温区，湿度和机械噪声环境下）。SCA2110-D03双轴加速度传感器符合AEC-Q100标准，并且具有多种先进的自我检测的功能。SCA2110-D03双轴加速度传感器的DFL封装适用于SMD工艺，并且这个传感器符合RoHS和ELV标准。

VTI SCA2110-D03是VTI数字加速度传感器系列中的一员，它与其他单轴加速度传感器（SCA8x0系列）和其他多轴加速度传感器(SCA21x0系列和SCA3100系列)兼容。

SCA2110-D03双轴数字输出加速度传感器性能参数

SCA2110-D03双轴数字输出加速度传感器优势特点

• 3．3V电源供电
• ±2g的测量量程
• 双轴加速度测量（XZ方向）
• 全温度范围内+/-70mg零点精度
• SPI数字接口通信
• 先进的自我检测功能
• 满足AEC-Q100标准的严格要求
• 封装、引脚和SPI通信协议都与VTI其他数字加速度传感器兼容
• 双排扁平塑料封装符合RoHS标准，并适合无铅化焊接要求
• 使用行业领先的经过验证的电容性3D-MEMS技术

SCA2110-D03双轴数字输出加速度传感器应用范围

VTI SCA2110-D03双轴数字加速度传感器的目标市场是汽车安全应用，典型的应用包括：

• 电子稳定控制系统（ESC）
• 电子停车制动系统（EPB）
• 半坡起步辅助（HSA）
• 翻滚检测
• 悬架控制
• 倾斜检测
• 各种苛刻的工业应用

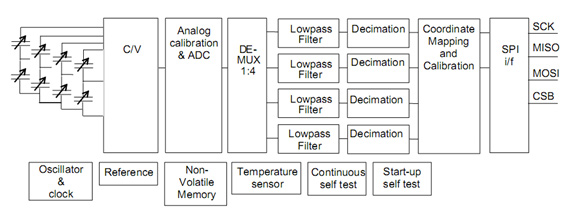

SCA2110-D03双轴数字输出加速度传感器结构描述

SCA2110-D03双轴数字输出加速度传感器输入与输出

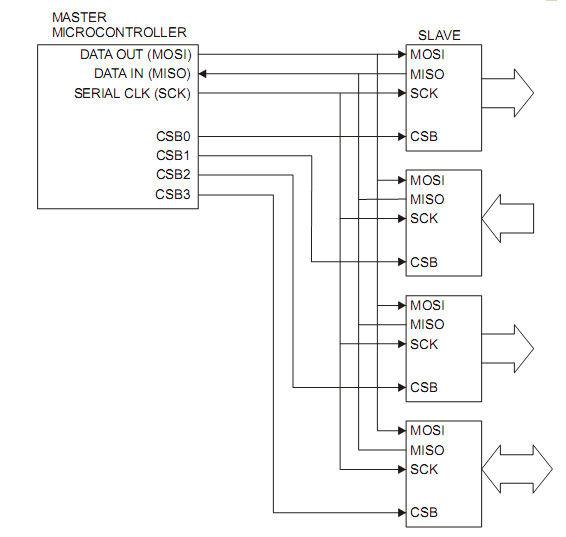

VTI SCA2110-D03支持标准的四线制SPI接口和脉冲宽度调制（PWM）输出。SPI接口是种四线制同步串行通信接口。当从设备被激活或者被片选（CSB）时，主设备将可与从设备进行数据通信。数据传输通过除片选引脚外的三线，分别为MISO，SCK和MOSI。每个SPI通信系统都由一个主设备和一个或多个从设备组成，主设备一般由微处理器担任，由它提供SPI通信时钟，从设置则由其他集成电路充当，他们被动的接收主设备的SPI通信时钟。

虽然VTI汽车系列产品的SPI接口支持由绝大多数微控制器软件模拟的SPI接口，但是，它并仍不支持部分微控制器的硬件SPI接口。SCA8x0/SCA21x0/SCA31x0加速度传感器在SPI通信过程中，通常是作为一个从设备存在的，他们与主设备的数据通信都是使用四线制SPI系统。

SCA2110-D03双轴数字输出加速度传感器外观说明

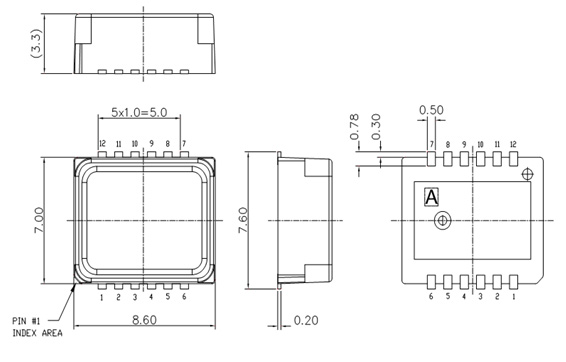

VTI SCA2110-D03的尺寸为7.0x3.3x8.6mm，测量误差一般为正负0.1mm。器件重量小于0.35g。详细尺寸描述如下图所示：
