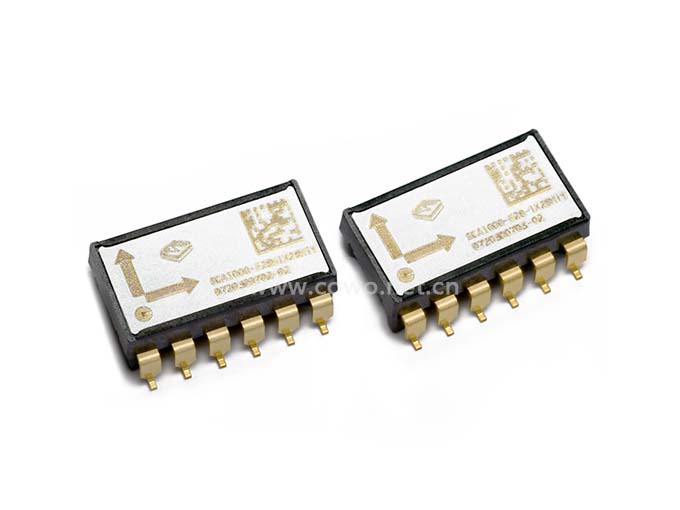

SCA1000-N1000070双轴加速度传感器是采用了VTI专利3D-MEMS技术进行设计、生产的一款高性能加速度传感器。SCA1000-N1000070能够在严苛的严苛的使用环境下提供突出的惯性测量性能,传感器的两测量轴平行于装配面且相互垂直。大量程和带宽、弱温度依赖性、低噪音外加坚固耐用的元件设计、封装,使得SCA1000-N1000070加速度传感器成为惯性测量应用的理想可选产品。
参数名称 | 条件 | 典型值 | 单位 |
---|---|---|---|
工作电压 | 5 | V | |
工作电流 | 4.5 | mA | |
工作温度 | -40…125 | 摄氏度 | |
工作量程 | X、Y轴 | +/-4 | g |
零点输出 | VDD/2 | V | |
零点误差 | 全工作温度范围内 | +/-60 | mg |
灵敏度 | 室温下 | 0.55 | V/g |
灵敏度误差 | 全工作温度范围内 | +/-2.5 | % |
线性度 | Rang=+/-3g | +/-80 | mg |
Rang=+/-4g | +/-160 | mg | |
交叉灵敏度 | 室温 | 3.5 | % |
频率响应 | -3dB,20dB/decade | 60…170 | Hz |
环比误差 | VDD=4.75…5.25V | 2 | % |
噪声密度 | DC…80Hz | 50 | ug/√Hz |
数字分辨率 | FS | 11 | Bits |

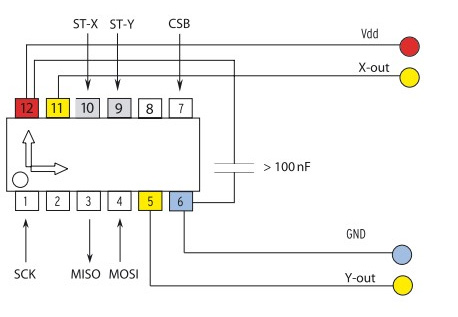

如下图所示,SCA1000-N1000070双轴加速度传感器支持SPI接口通信及模拟电压输出两种方式输出。

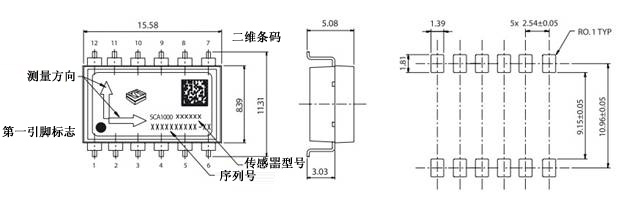

SCA1000-N1000070双轴加速度传感器尺寸为9x5x1.6mm,重量小于1.2g。详细尺寸及结构如下图所示:
