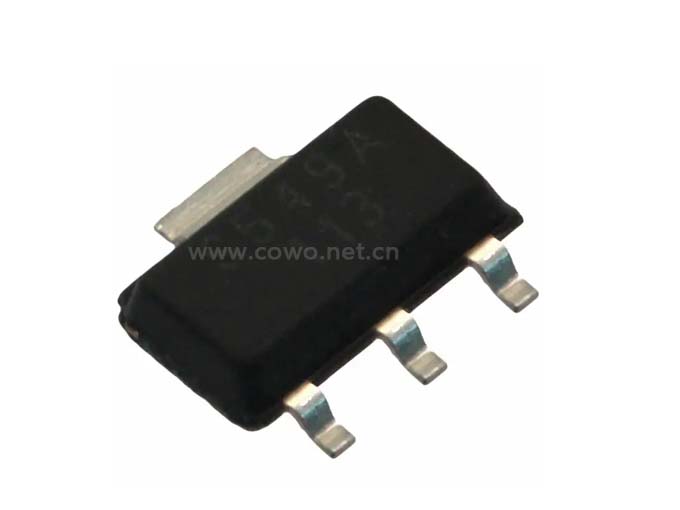

霍尼韦尔 SS59ET系列线性霍尔效应传感器
产品简介
霍尼韦尔公司SS59ET系列低功耗线性霍尔传感器是一款小体积、多功用的产品，可工作在永磁铁或电磁铁的磁场环境下，价格也极具竞争优势。
订购热线：137-2421-1742
产品介绍
SS59ET系列低功耗线性霍尔传感器是一款小体积、多功用的产品，可工作在永磁铁或电磁铁的磁场环境下，价格也极具竞争优势。传感器的线性输出电压由供电电压来决定，大小与磁场强度成比例关系。最低至2.7V的低压运行能力和5V时仅6mA功耗电流的特性，使得该产品的能耗效率非常高。SS59ET霍尔传感器的内部集成电路具有低噪音的特点，使用时不需要外加滤波。同时，集成了薄膜电阻以提高温度稳定性和测量准确度。SS59ET采用了SOT-89B封装，温度范围在-40℃到100℃，非常适合在工业和医疗环境下使用。
SS59ET系列线性霍尔效应传感器性能参数表
| 特征参数 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 输出形式 | - | 线性，纯源化 | - | ||
| 磁场形式 | - | 模拟 | - | ||
| 供电电压 | - | 2.7 | - | 6.5 | Vdc |
| 供电电压 | 25℃ | - | 6 | 10 | mA |
| 输出电压 | - | 1.0 | 1.4 | 1.75 | mV/G |
| 输出电流 | Vs>3V | 1.0 | 1.5 | - | mA |
| 零位 | 0高斯，25℃ | 2.25 | 2.5 | 2.75 | Vdc |
| 输出电压范围 | - | 1.05至(Vs-1.05) | 0.95至(Vs-0.95) | - | Vdc |
| 磁场范围 | - | ±650 | ±1000 | - | G |
| 灵敏度 | 25℃ | 1.0 | 1.4 | 1.75 | mV/G |
| 工作温度 | - | -40 | - | 100 | ℃ |
| 线性度 | - | - | -0.7 | - | %/范围 |
| 响应时间 | - | - | 3 | - | |
SS59ET系列线性霍尔效应传感器主要特点
- 小型与超小型结构：能够满足狭小空间要求的紧凑设计
- 节能：5Vdc、6 mA的低电流消耗
- 轻巧的印刷电路板(PCB)接口：电路中常用的单电流源输出
- 电路设计灵活性：电压范围从 2.7Vdc至6.5Vdc
- 低噪声输出：基本上无须进行滤波
- 稳定输出：薄膜电阻提高准确度
- 适用环境范围广：温度范围 -40℃至100℃ [-40℉至212℉]
- 应用灵活性：对正负的磁通密度均可作出响应
SS59ET系列线性霍尔效应传感器潜在应用
- 发动机负载监测中测量基本电流
- 防篡改的磁场传感器可以应用在智能远程测量仪表上
- 重载设备和家用电器中泵控制
- 简单线性或角位移测量
- 电动车或滑板车把手位/油门置测量
- 电器中电流测量
- 工具或家电换挡、调速
- 门禁系统中磁编码信息安全读取
