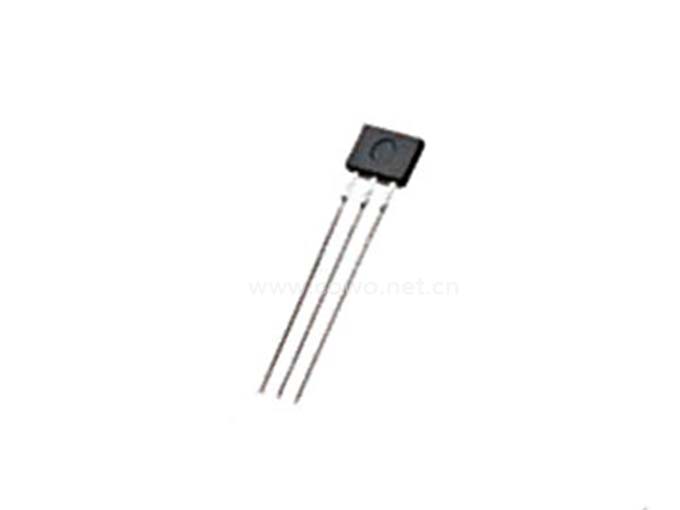

SS490系列传感器的输出与电源电压成比率变化关系,并与磁场强度成正比。新的霍尔电路提供增强的温度稳定性和灵敏度。激光修正的薄膜电阻提供高精度(零点±3%,灵敏度±3%)以下和温度补偿减小零点和增益温飘,方块霍尔芯片把影响输出的机械和热应力效应减少到最小程度, 正的灵敏度温度系数(0.02%/?C 典型值)有助于补偿低成本磁钢负的温度系数。Rail-to-Rail(全电压范围)性能可提供更有用的信号以达到高的精度。内部电路结构图一级封装霍尔效应传感器由一半导体薄片材料做成,能对垂直于该薄片的一个磁通量产生高电平或低电平输出。潜在应用很多,包括速度和转速 (RPM)感应、直流无刷电机、以及风扇、电机、机器人等。
系列 | SS490 |
---|---|
描述 | 霍尔效应线性位置传感器 |
磁执行类型 | 线性 |
封装材料和类型 | 塑料径向引线、塑料表面安装、T2 和T3型带式封装 ; |
供电电压范围 | 4.5Vdc至10.5Vdc |
供电电流 | 10mA(最大) |
输出类型 | 比例电流沉或电流源 |
工作温度范围 | -40℃至150℃ |
尺寸(高x宽) | 3.0毫米 x 4.1毫米 |
