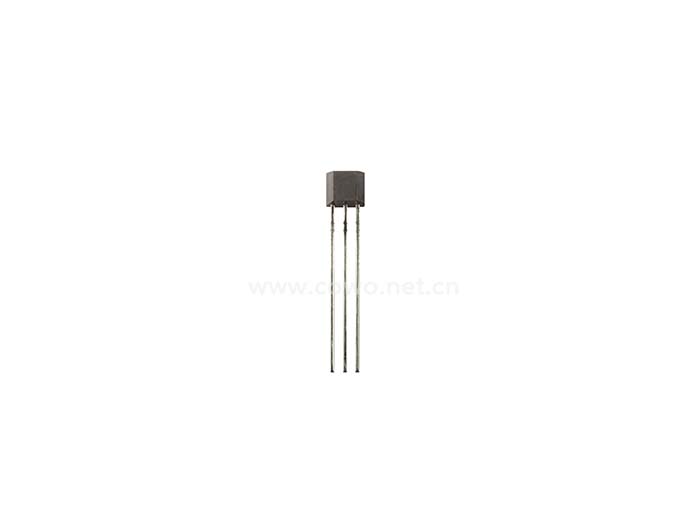

霍尼韦尔 SS460P霍尔传感器
产品简介
霍尼韦尔SS460P霍尔传感器内置上拉电阻的高灵敏度锁存型霍尔效应传感器集成电路结构尺寸小、灵敏度高,借助永磁铁或电磁铁提供的磁场进行工作,可应用于各种不同领域。
订购热线:137-2421-1742
产品介绍

SS460P内置上拉电阻的高灵敏度锁存型霍尔效应传感器集成电路结构尺寸小、灵敏度高,借助永磁铁或电磁铁提供的磁场进行工作,可应用于各种不同领域。它们可对磁场南北极的变换做出响应:SS360PT由北极激活,SS460P由南极激活。SS460P霍尔传感器具有高磁灵敏度(标准值为30G,最大值55G),可提供可靠的切换点。该霍尔传感器可提供更清晰的输出信号,获得更快的锁存器响应时间。

内部上拉电阻可以消除霍尔传感器对外部组件的需要,帮助客户降低系统成本。作为经济型的高性能传感器,SS460P霍尔传感器特别适合要求严格、成本敏感的大批量应用。这些产品具有反向极性保护,在-40°C至125°C的温度范围内可输出稳定的信号。其允许供电电围为3Vdc至24Vdc。

无刷直流电机制造商需要性能可靠、稳定的锁存型传感器实现更高的效率和更小的尺寸设计。而霍尼韦尔的“内置电阻的高灵敏度霍尔效应锁存型传感器集成电路”新产品正好能够满足这一需求。它们能够对弱磁场做出响应并具终如一的重复性,同时还可以更快地响应磁场变化以实现的电机效率。

SS460P霍尔传感器性能参数

 产品型号  SS460P
 产品类型  配备内置上拉电阻的高灵敏度锁存数字霍尔效应传感器集成电路
 封装类型  扁平 TO-92 型,直形引线,长度:15.0 mm [0.59 in]
 电源电压  3.0Vdc至24.0Vdc(-40°C至110°C),3.0Vdc至16.0Vdc(125°C)
 输出类型  电流沉
 端子类型  印刷电路板
 磁极类型  双极锁存
 工作温度  -40°C至125°C[-40°F至257°F]
 存储温度  –55°C至150°C[–58°F至302°F]
 输出电压  最大值0.6V
 开关上升时间(10%至90%)  最大 1.5 µs
 开关下降时间(90%至10%)  最大 1.5 µs
 操作点  典型值 3.0 mT [30 G] (-40°C 至 125°C)
 释放点  典型值 -3.0 mT [30 G] (-40°C 至 125°C)
 电源电流  3.5mA典型值

SS460P霍尔传感器优势特点

  • 在同类产品中有最快的响应速度:使无刷直流电机的换向效率更高
  • 未使用斩波稳定技术:输出的信号更清晰
  • 高灵敏度:可在标准30G、25°C[77°F]的环境下使用;在最大55G的环境中的使用温度范围可达-40°C至125°C[-40°F 至 257°F];
  • 允许使用更小的磁体或更大的气隙。
  • 内部上拉霍尔集成电路设计:简化安装,帮助减少零部件数量和系统成本
  • 双极锁存型磁性元件:使这些产品非常适用于速度精确感测和 RPM 测量
  • 卷带式方式供应的超小型、SOT-23表贴封装产品(SS360PT):可实现采用自动化元件取放的紧凑设计
  • 小尺寸TO-92 型引脚扁平封装(SS460P):允许紧凑的PCB 板布置
  • 工作电压范围宽泛(3Vdc至24Vdc):可在大量潜在应用中使用
  • 内置反接电压保护功能:使传感器和电路保护进一步提升
  • 超强设计:可在高达125°C[257°F] 的环境中使用
  • 材料符合RoHS,满足2002/95指令要求

SS460P霍尔传感器产品应用

  • 大型家电和其它电器的无刷直流电机换向
  • 流量感测
  • 速度和RPM(转速)感测
  • 转速表、计数器
  • 电机和风扇控制
