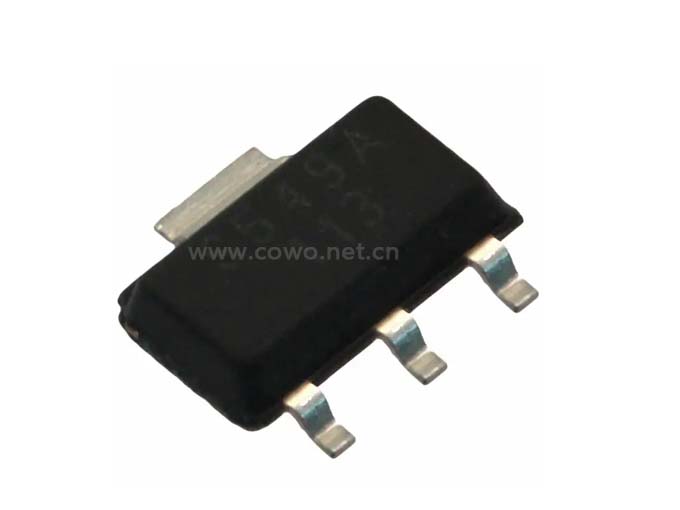

Honeywell SS566AT霍尔效应传感器
产品简介
霍尼韦尔SS566AT霍尔效应传感器系列霍尔效应位置传感器通过永磁体或电磁体的磁场进行操作。小巧的SOT-89式封,可在印刷电路板上和柔性电路中进行表面贴装SS5采用了行业标准“gull-w
订购热线:137-2421-1742
产品介绍

SS5系列霍尔效应位置传感器通过永磁体或电磁体的磁场进行操作。小巧的SOT-89式封,可在印刷电路板上和柔性电路中进行表面贴装SS5采用了行业标准“gull-wing”设计,使其敏感性低于“焊接电桥”,并允许增加电路板密度。SS5系列的封装可容纳比SS1大的集成电路,允许四引脚设计。集成电路用于在-40至150°C整个温度范围内提供可预测的性能。提供双极、单极和锁存磁性元件。SS5 与行业标准 SOT-89 具有相同的尺寸和引出线。它将取代霍尼韦尔SS1系列以及其他供应商提供的最小或无设计更改的任何等效SOT-89传感器。

车载调节功能使传感器在整个电源电压范围内(4.5至24VDC(SS51T)或3.8至30VDC(SS500))都能保证极其稳定地工作。电流消耗在40°C 时的最大值低至10mA,在室温及以上时通常为7mA 或更低。SS5系列传感器能够实现连续的20mA沉电流输出,并能承受最大值高达20mA(SS51T)或50mA(SS500)的瞬时电流。它们可以在大部分应用中使用已有的电源供电,并可与许多电子元件直接对接使用,无需缓冲或补偿电路。

SS566AT霍尔效应传感器性能参数

型号 SS566AT
封装类型 SOT-89B
电源电压 3.8 Vdc 至 30.0 Vdc
输出类型 电流沉
端子类型 表面安装
磁极类型 双极
工作温度 -40°C 至 150°C
储存温度 -65°C 至 160°C
输出电压 最大0.4Vdc
开关上升时间 最大 1.5 µs
开关下降时间 最大 1.5 µs
操作点 最大 18.0 mT
释放点 25°C 时,最小值 -18.0 mT
电源电流 5 Vdc 时为 8.7 mA
输出电流最大值 20mA
漏电流 最大 10 µA
差压 最小 14.0 mT

SS566AT霍尔效应传感器优势特点

  • 广泛的温度和电压范围适用于设计灵活性和严苛汽车环境。
  • 进行了温度补偿,以实现与经济型磁体(SS500)的操作一致性。
  • SS5封装可耐热和机械应力。
  • SS5端面比其他SOT-89封装低,这可以允许客户减少总间隙。
  • 工业标准“gull-wing”设计,与“焊接电桥”相比敏感性较低,允许增加电路板密度。
  • 单极、双极和锁存磁性元件。
  • 低高斯版本适用于高精度或宽间隙应用。
  • SS5封装允许4引脚封装设计。

SS566AT霍尔效应传感器应用

  • 速度和RPM传感
  • 直流无刷电机转向
  • 电机和风扇控制
  • 磁条编码
  • 转速计、接收计数器
  • 圆盘转速,载带旋转传感
  • 流量感应
