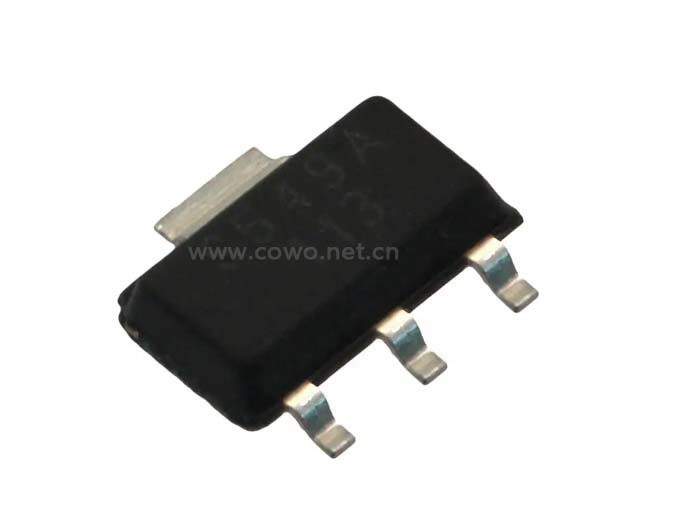

SS551AT是小型多功能的数字式霍尔效应传感器,能够在永磁体或者电磁体的磁环境下工作。这些全极传感器是灵敏度和灵活度很高的器件,可响应磁南极或北极,满足大量潜在应用要求。SS551AT在25°C[77°F] 时通常的工作点为85G。它们可以按照北磁极响应或者南磁极响应的方式工作,所以不需要识别它们的极性,因此更容易安装并降低系统成本。
这些传感器有三种封装样式。SS351AT超小型,SOT-23表面贴装型封装;SS451A有带引脚的扁平式,TO-92封装,而SS551AT则采用了SOT-89B 表面贴装型封装。SS351AT的小尺寸需要的印刷电路板(PCB)空间更少,可在更小的组装中使用。其3Vdc能力可以使用在低电压应用中,从而实现节能目标。
型号 | SS551AT |
封装类型 | SOT-89B |
电源电压 | 3.8 Vdc 至 24.0 Vdc |
输出类型 | 电流沉 |
端子类型 | 表面安装 |
磁极类型 | 全极 |
工作温度 | -40°C 至 150°C |
储存温度 | -40°C 至 150°C |
输出电压 | 最大0.4Vdc |
开关上升时间 | 最大 1.5 µs |
开关下降时间 | 最大 1.5 µs |
操作点 | ±8.5 mT |
释放点 | -4.0 mT |
电源电流 | 3 Vdc 时为 3.5 mA |
输出电流最大值 | 20mA |
漏电流 | 最大 10 µA |
差压 | 最小 3.5mT |
