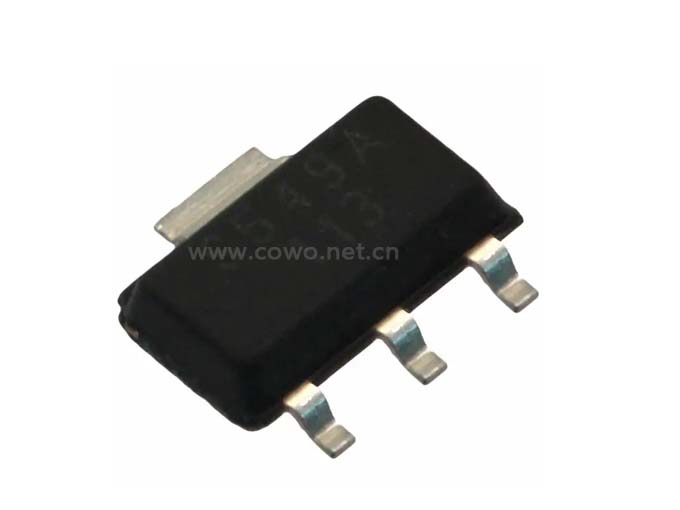

SS5系列霍尔效应位置传感器通过永磁体或电磁体的磁场进行操作。小巧的SOT-89式封，可在印刷电路板上和柔性电路中进行表面贴装SS5采用了行业标准“gull-wing”设计，使其敏感性低于“焊接电桥”，并允许增加电路板密度。SS5系列的封装可容纳比SS1大的集成电路，允许四引脚设计。集成电路用于在-40至150°C整个温度范围内提供可预测的性能。提供双极、单极和锁存磁性元件。SS5 与行业标准 SOT-89 具有相同的尺寸和引出线。它将取代霍尼韦尔SS1系列以及其他供应商提供的最小或无设计更改的任何等效SOT-89传感器。

车载调节功能使传感器在整个电源电压范围内（4.5至24VDC(SS51T)或3.8至30VDC(SS500)）都能保证极其稳定地工作。电流消耗在40°C 时的最大值低至10mA，在室温及以上时通常为7mA 或更低。SS5系列传感器能够实现连续的20mA沉电流输出，并能承受最大值高达20mA(SS51T)或50mA(SS500)的瞬时电流。它们可以在大部分应用中使用已有的电源供电，并可与许多电子元件直接对接使用，无需缓冲或补偿电路。

SS511AT双极型霍尔效应传感器性能参数

SS511AT双极型霍尔效应传感器优势特点

• 广泛的温度和电压范围适用于设计灵活性和严苛汽车环境。
• 进行了温度补偿，以实现与经济型磁体(SS500)的操作一致性。
• SS5封装可耐热和机械应力。
• SS5端面比其他SOT-89封装低,这可以允许客户减少总间隙。
• 工业标准“gull-wing”设计，与“焊接电桥”相比敏感性较低，允许增加电路板密度。
• 单极、双极和锁存磁性元件。
• 低高斯版本适用于高精度或宽间隙应用。
• SS5封装允许4引脚封装设计。

SS511AT双极型霍尔效应传感器产品应用

• 速度和RPM传感
• 直流无刷电机转向
• 电机和风扇控制
• 磁条编码
• 转速计、接收计数器
• 圆盘转速，载带旋转传感
• 流量感应
