霍尼韦尔标准电压系列磁阻传感器是极为灵敏的一款产品,它是为针对在3~24V标准电压供电的大间隙或低磁场应用中的制造商而开发的一款稳定耐用的速度和位置传感器产品。不同于干簧管和其他的磁传感器,霍尼韦尔固状磁阻传感器的灵敏度最大值11高斯,是同类标准电压产品中灵敏度最高的传感器。

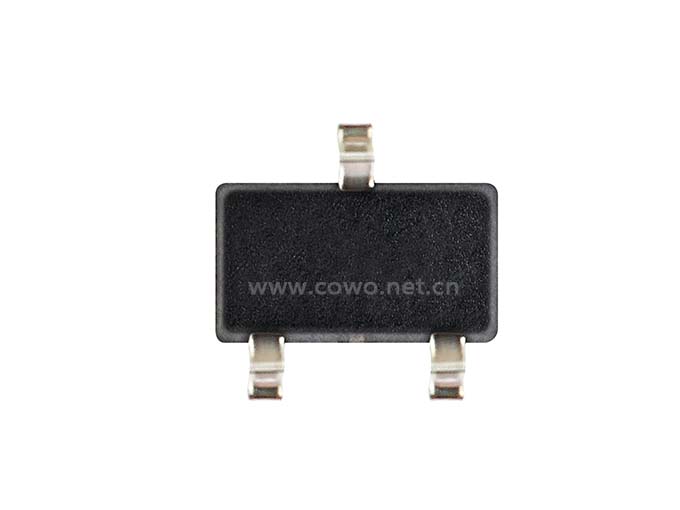

霍尼韦尔标准电压系列磁阻传感器能够响应与自身平行方向上的南极或北极磁场,因此,无需对磁铁进行磁极识别,简化了磁体安装也削减了系统成本。这些传感器能够提供不同测量精度下SOT-23和TO-92两种外形封装的产品,其中SM353RT标准电压磁阻传感器是针对高要求测量应用而开发的一款产品,采用了SOT-23封装,灵敏度典型值为14高斯。
SM353RT高灵敏度标准电压系列磁阻传感器性能参数表
参数 |
条件 |
最小值 |
典型值 |
最大值 |
单位 |
供电电压 |
相对地面 |
3 |
12 |
24 |
V |
供电电流: |
- |
- |
- |
8 |
mA |
off |
Vcc=5V,T=25℃ |
- |
2.5 |
3.5 |
on |
Vcc=5V,T=25℃ |
- |
4 |
5 |
启动时间 |
Vcc>3V |
- |
- |
10 |
μs |
输出漏电流 |
Vcc=24,off |
- |
- |
10 |
μA |
饱和输出电流 |
负载电流=20mA |
- |
- |
500 |
mV |
上升时间 |
Vcc=5V,R=2KΩ,C=20pF |
- |
- |
1.5 |
μs |
下降时间 |
Vcc=5V,R=2KΩ,C=20pF |
- |
- |
1.5 |
SM353RT/453R: |
3V<Vcc<24V,-40℃<T<85℃ |
- |
- |
- |
G |
工作点 |
6 |
14 |
20 |
释放点 |
3 |
9.3 |
18 |
SM353RT高灵敏度标准电压系列磁阻传感器特性
-
磁场灵敏度:
-
-高灵敏度:典型值14高斯,最大20高斯
-
封装样式:
-
-SOT-23
-
供电电压范围3-24Vdc
-
全极感应
-
温度范围-40℃到85℃
-
RoHS认证材料,符合2002/95/EC标准
SM353RT高灵敏度标准电压系列磁阻传感器潜在应用
工业
-
HVAC,水、油、气表高频测量
-
水、电、气表防干预检测
-
液面检测
-
马达RPM测量
-
缸内位置测量
医疗
-
健身与医疗恢复设备RPM测量
-
健身于医疗恢复设备磁中断开关
-
输液泵
-
医疗床倾斜测量
白色家电
-
盖子、门、抽屉位置检测
-
流动液体检测
-
液面位置检测
