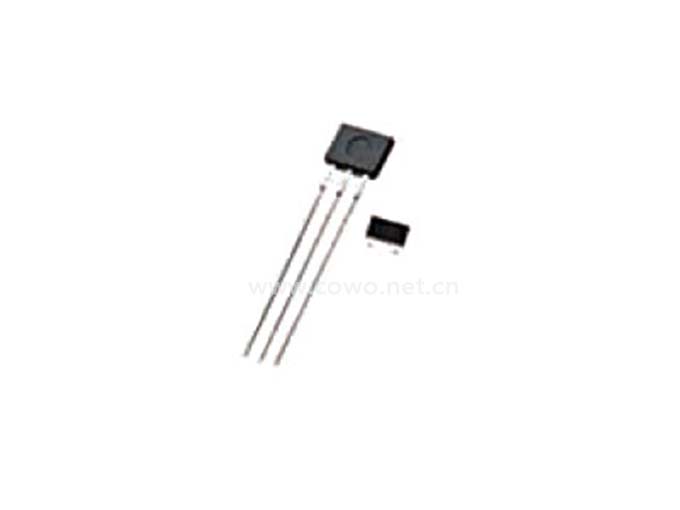

SS400系列传感器集成电路是小型通用数字霍尔效应传感器,由永磁体或者电磁体提供的磁场进行操作,用于对交替的北磁极和南磁极做出响应或只对南磁极做出响应。有单极型、双极型和锁存型可供选择。板载调节功能有助于确保在3.8Vdc至30Vdc的电源电压范围内稳定操作。这些传感器能够实现连续的20mA电流沉输出并可在最高达50mA的电流下循环。其可在3.8V电压下工作的能力使其能用于许多潜在的低电压应用。为提供可靠的产品和保持品质一致,SS400系列在25°C[75°F]和125°C[257°F]下均进行了测试。本系列中的所有目录产品均可在最高150°C[302°F]的温度下工作。
系列 | SS400系列 |
---|---|
描述 | 开关型霍尔位置传感器 |
磁执行类型 | 单极 |
封装材料和类型 | 塑料径向引线 |
供电电压范围 | 3Vdc至18Vdc |
供电电流 | 10mA(最大) |
输出类型 | 数字电流沉 |
工作温度范围 | -40℃至150℃ |
尺寸(高x宽) | 3.0毫米 x 4.1毫米 |
