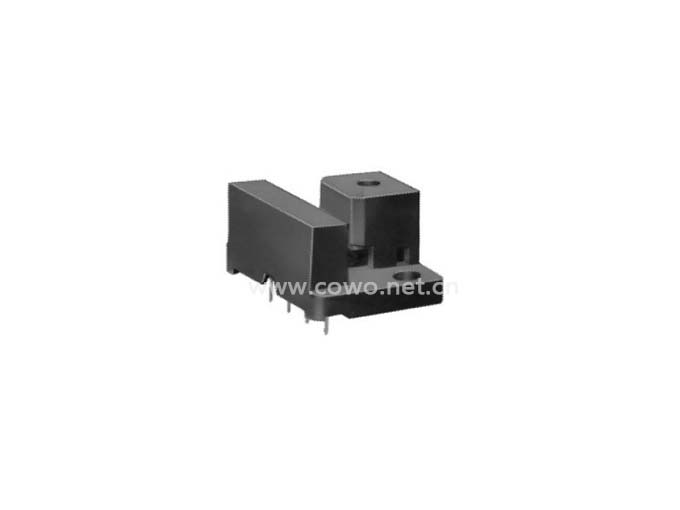

AV叶片操作的整体磁位置传感器的工作机制是:铁磁性叶片通过霍尔传感器和磁体间隙,从而将磁通量从传感器上分流出去。AV加上一个大叶片可用作限位开关;加上齿轮可用作转速表传感器;加上凸轮或扇形齿轮可用作同步器件。
系列 | 4AV |
---|---|
描述 | 霍尔效应位置传感器 |
磁执行类型 | -- |
封装材料和类型 | 塑料双塔引线出口 ;带接头的塑料双塔 |
供电电压范围 | 4.5Vdc至24Vdc |
供电电流 | 18.5mA(最大) |
输出类型 | 数字电流沉 |
工作温度范围 | -40℃至125℃ |
尺寸(高x宽) | 19.1毫米 x 10.4毫米 |
