ADXL346加速度传感器产品详情

ADXL346是一款小而薄的超低功耗3轴加速度计，分辨率高（13位），测量范围达±16 g。数字输出数据为16位二进制补码格式，可通过SPI（3线或4线）或I2C®数字接口访问。

ADXL346非常适合移动设备应用。它可以在倾斜检测应用中测量静态重力加速度，还可以测量运动或冲击导致的动态加速度。它具有高分辨率(4 mg/LSB)，能够分辨不到1.0°的倾斜度变化。


该器件提供多种特殊检测功能。活动和非活动检测功能通过比较任意轴上的加速度与用户设置的阈值来检测有无运动发生。敲击检测功能可以检测任意方向的单击和双击动作。自由落体检测功能可以检测器件是否正在掉落。方向检测功能可以同时进行四位置和六位置检测，并在方向变化时提供用户可选的中断功能，适用于2D或3D应用。这些功能可以独立映射到两个中断输出引脚中的一个。正在申请专利的集成式存储器管理系统采用32级先进先出(FIFO)缓冲器，可用于存储数据，从而将主机处理器负荷降至最低，并降低整体系统功耗。

低功耗模式支持基于运动的智能电源管理，从而以极低的功耗进行阈值感测和运动加速度测量。

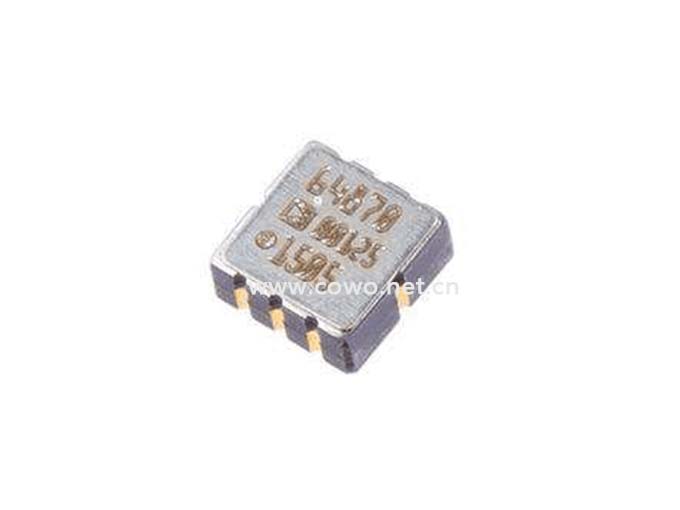

ADXL346采用3 mm × 3 mm × 0.95 mm、16引脚小型超薄塑封封装。



ADXL346加速度传感器优势特点

• 超低功耗：VS = 2.6 V（典型值）时，测量模式下低至23 μA，待机模式下低至0.2 μA

• 功耗随带宽自动按比例变化

• 用户可选的分辨率
   10位固定分辨率
   全分辨率，分辨率随g 范围提高而提高， ±16 g 时达到最高分辨率13位（在所有g范围内保持4 mg/LSB 的比例系数）

• 正在申请专利的嵌入式存储器管理系统采用FIFO技术，可将主机处理器负荷降至最低

• 单击/双击检测

• 活动/非活动监控

• 自由落体检测

• 方向检测功能支持四位置和六位置同时检测

• 电源和I/O电压范围：1.7 V至2.75 V

• SPI（3线和4线）和I²C 数字接口

• 灵活的中断模式，可映射到任一中断引脚

• 欲了解更多特性，请参考数据手册

 ADXL346加速度传感器产品应用

• 手机

• 医疗仪器

• 游戏和定点设备

• 工业仪器仪表

• 个人导航设备

• 硬盘驱动器(HDD)保护

 ADXL346加速度传感器数据手册
