ADXL203加速度传感器产品详情

ADXL103/ADXL203分别是完整的高精度、低功耗、单轴/双轴加速度计 ， 提供经过信号调理的电压输出 ， 所有功能均集成于一个单芯片IC中 。 这些器件的满量程加速度测量范围为±1.7 g，既可以测量动态加速度（例如振动），也可以测量静态加速度（例如重力）。



典型本底噪声为110 µg/√Hz，因而在倾斜检测应用中，可以利用窄带宽(<60 Hz)分辨1 mg（0.06°倾斜）以下的信号。

用户使用XOUT 和 YOUT引脚上的电容CX和CY 选择该加速度计的带宽。根据应用需要，可以选择0.5 Hz至2.5 kHz范围内的带宽。

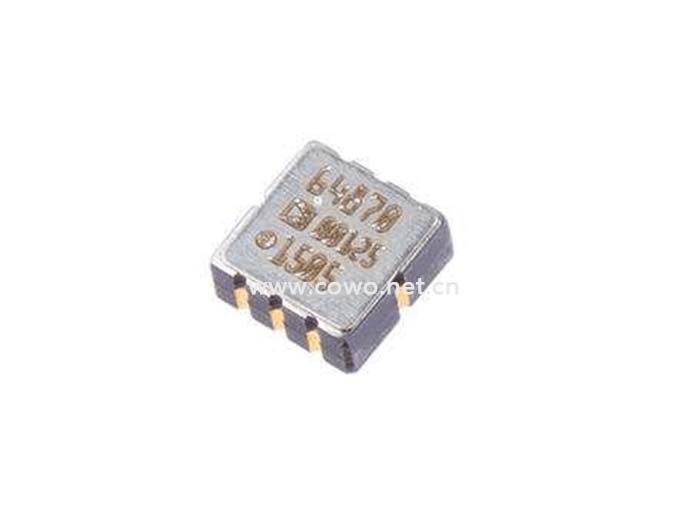

ADXL103和ADXL203提供5 mm × 5 mm × 2 mm、8引脚密封LCC封装。



ADXL203加速度传感器优势特点

• 在单芯片IC上实现高性能、单轴加速度计

• 5 mm × 5 mm × 2 mm LCC封装

• 分辨率：1 mg (60 Hz)

• 低功耗：700 µA（VS = 5 V，典型值）

• 高零偏稳定性

• 高灵敏度精度

• 温度范围：–40°C至+125°C

• X轴和Y轴对齐精度：0.1°（典型值）

• 利用单个电容调整带宽

• 单电源供电

• 抗冲击能力：3500 g

• 符合RoHS标准

ADXL203加速度传感器产品应用

• 车辆动态控制(VDC)/电子稳定程序(ESP)系统

• 电子底盘控制

• 电子制动

• 平台稳定/调平

• 导航

• 警报器和运动检测器

• 高精度双轴倾斜检测

ADXL203加速度传感器数据手册

1、ADXL203加速度传感器数据手册下载
