ADIS16209加速度传感器产品详情

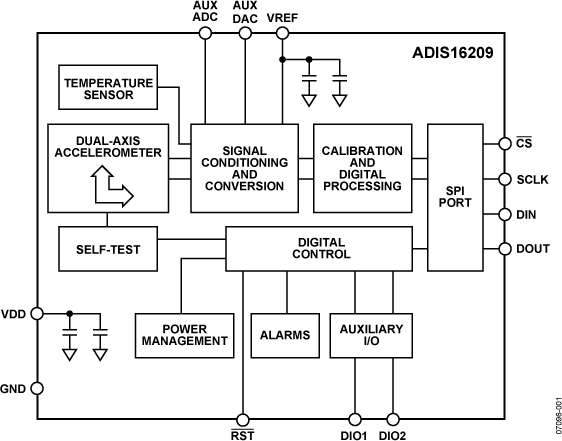

ADIS16209是一款高精度数字倾角计，支持单轴（±180°）和双轴（±90°）工作。标准的3.3 V电源电压和SPI串行接口可以实现与大多数工业系统设计的简单集成。其简单的内部寄存器结构可以处理所有输出数据和配置特性,包括存取下列输出数据：校准加速度、精确倾斜角度、电源、内部温度、辅助模拟和数字输入信号、诊断误差标志，和可编程报警条件。

可配置的工作参数包括：采样速率、电源管理、数字滤波、辅助模拟和数字输出、失调/零点调节，和传感器机械结构的自检。

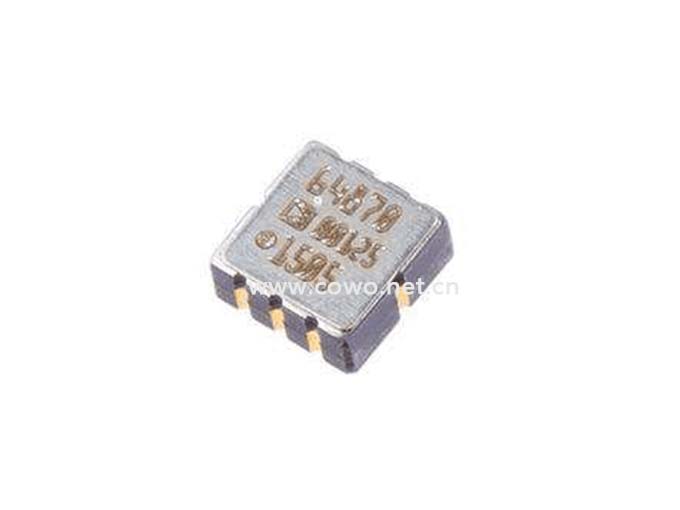

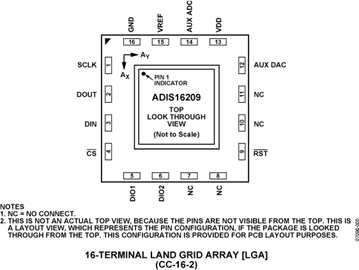

ADIS16209采用9.2 mm × 9.2 mm × 3.9 mm LGA封装，工作温度范围为-40°C～+125°C，可使用符合RoHS标准的回流焊接工艺。

ADIS16209加速度传感器优势特点

• 双模式倾角计系统
  双轴、水平操作、±90°
  单轴、垂直操作、±180°

• 高精度，0.1°

• 数字倾斜数据，0.025°分辨率

• 数字加速度数据，0.244 mg分辨率

• 加速度计测量范围：±1.7 g

• 数字温度传感器输出

• 数字控制偏置校准

• 欲了解更多特性，请参考数据手册。

 ADIS16209加速度传感器产品应用

• 平台控制、稳定和校正

• 倾斜检测、倾角计、水平测量

• 运动/位置测量

• 监视器/报警设备（保安、医疗、安全）

• 导航

 ADIS16209加速度传感器数据手册

1、ADIS16209加速度传感器数据手册下载
