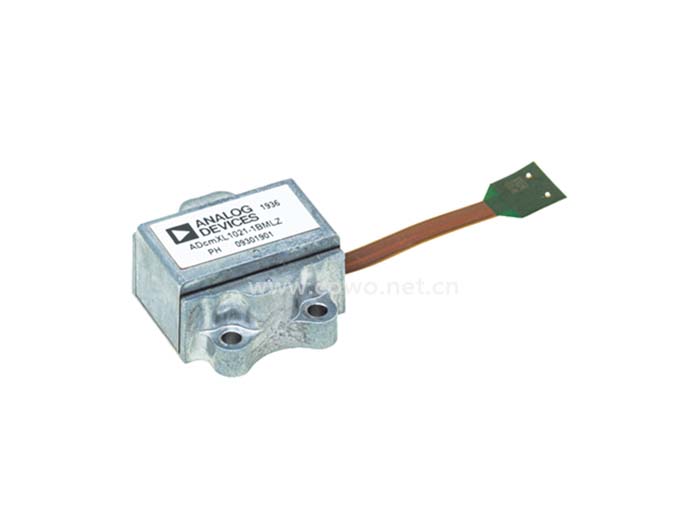

ADCMXL1021-1加速度传感器产品详情

ADCMXL1021-1 仅需一个 3.3 V 电源，工作温度范围为 −40°°C 至 + 105°°C。



ADCMXL1021-1加速度传感器优势和特点

• 单轴数字输出 MEMS 振动检测模块

• 测量范围 ±50 g

• 超低输出噪声密度， 26 μg/√Hz（MTC 模式）

• 宽带宽：直流至 10 kHz，在 3dB 平坦度内（RTS 模式）

• 嵌入式快速数据转换率：220 kSPS

• 6 个数字 FIR 滤波器、32 个抽头（系数）、默认选项：

• 高通滤波器截止频率：1 kHz、 5 kHz、 10 kHz

• 低通滤波器截止频率：1 kHz、 5 kHz、 10 kHz

• 用户可配置的数字滤波器选项（32 个系数）

• 通过内部 FFT 进行光谱分析

• 延长记录长度：2048 个箱子（用户可配置） 箱子尺寸从 0.42 Hz 到 53.7 Hz

• 手动或计时器（自动）触发

• 窗口选项：矩形窗、汉宁窗、平顶窗

• FFT 记录平均，最多可配置 255 条记录

• 频谱定义警报器监控，6 个警报器

• 用统计指标捕获时域

• 延长记录长度：4096 个样本

• 平均值、标准偏差、峰值、波峰因数、偏度和峰度

• 可配置的警报监测

• 实时数据流：220 kSPS

• 具有 CRC-16 错误检查的突发模式通信

• 存储：每个轴 10 个数据记录

• 按需自检，带状态标志

• 具有外部定时器驱动唤醒功能的休眠方式

• 数字温度和电源测量

• 兼容 SPI 的串行接口

• 标识寄存器：​出厂编程的序列号、套件 ID、用户可编程的 ID

• 单电源供电：3.0 V 至 3.6 V

• 工作温度范围：−40°C 至 +105°C

• 125°C 结温时自动关断

• 23.7 mm × 27.0 mm × 12.4 mm 铝制封装

• 36 mm 柔性 14 引脚模块，具有集成柔性连接器

• 质量：13 g

ADCMXL1021-1加速度传感器产品应用

• 振动分析

• 基于条件的监测 (CbM) 系统

• 机器健康

• 仪器仪表和诊断

• 安全关断检测

ADCMXL1021-1加速度传感器数据手册
